Примеры проектов

Большие проемы для противопожарных ставней требуют большего, чем просто увеличение размера стандартной двери.

Для проекта в Монголии компании Huadun было поручено разработать индивидуальные системы противопожарных ставней для нескольких больших проемов, включая проемы шириной более 11 метров.

Проект требовал тщательной координации между размерами проема, доступным пространством для установки и рабочей конструкцией ставни.

Обзор проекта

Местоположение: Монголия

Продукт: Двухдорожечные двухшторные противопожарные ставни из неорганической ткани

Применение: Большие проемы в зданиях

Конфигурация: Индивидуальная двухдорожечная двухшторная система

В проекте использовались проемы нескольких размеров, в том числе:

9000 × 3900 мм

11500 × 4300 мм

11500 × 4330 мм

7800 × 3000 мм

Из-за размера проемов систему нельзя было просто рассматривать как обычную небольшую противопожарную заслонку.

Задача

Одним из главных соображений было соотношение между конструктивным проемом, высотой балок и готовым потолком.

Доступное монтажное пространство должно было вмещать короб для ставней, систему полотняных конструкций и несущую конструкцию, не мешая использованию проема ниже.

Створки большой ширины также предъявляют более высокие требования к стабильности системы и синхронной работе.

По этой причине проект требовал конфигурации, специально разработанной с учетом фактических условий проема, а не стандартного решения.

Решение Huadun

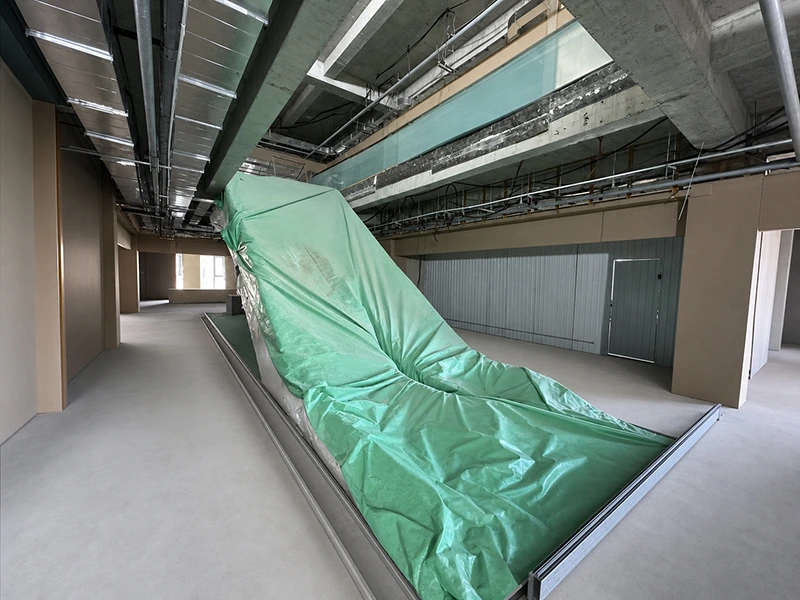

После анализа размеров и условий установки компания Huadun предложила двухдорожечную систему противопожарных ставней из неорганической ткани с двумя шторами.

В конструкции использовались два независимых слоя штор вместе с двухдорожечным расположением.

Для больших проемов привод и опорная конструкция были выбраны в соответствии с размером и нагрузкой системы.

Особое внимание было уделено верхней зоне установки, поскольку необходимо было зарезервировать достаточно места для механизма жалюзи, сохраняя при этом требуемую высоту потолка снизу.

Изготовление и упаковка

Из-за размеров проекта многие компоненты были изготовлены специально для соответствующего проема, а не взяты из стандартных размеров.

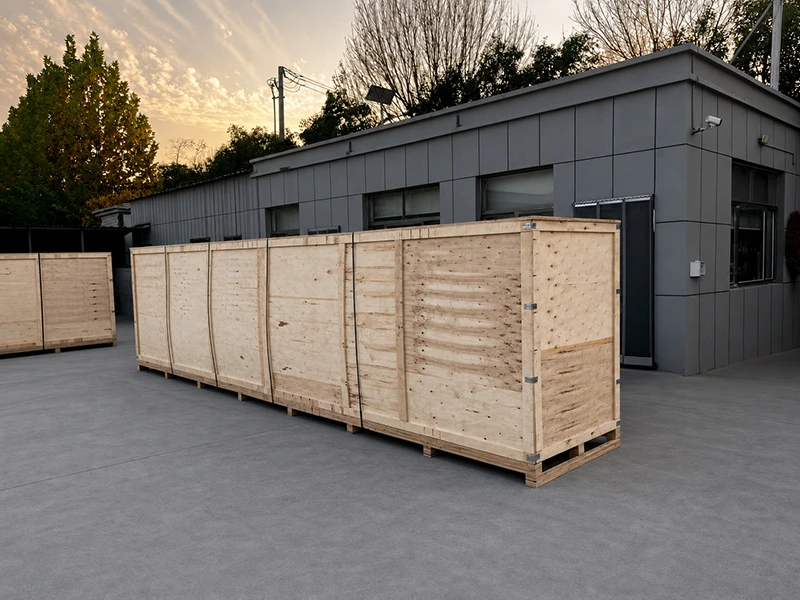

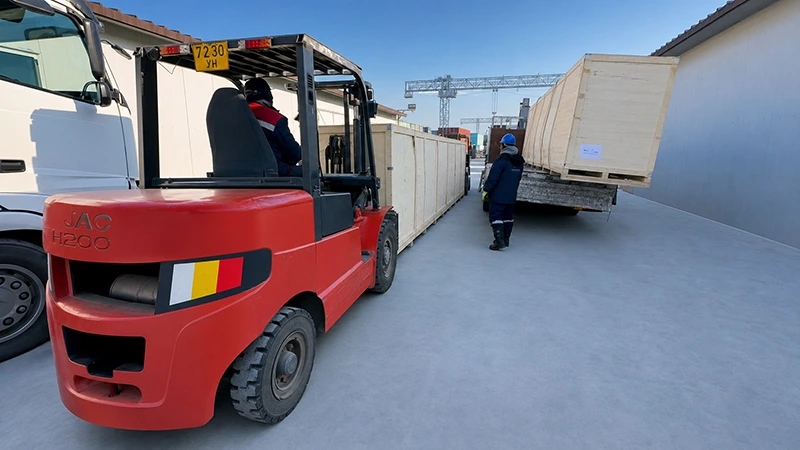

Перед отгрузкой компоненты системы были организованы и упакованы в соответствии с размерами проемов проекта, чтобы упростить идентификацию и установку после прибытия.

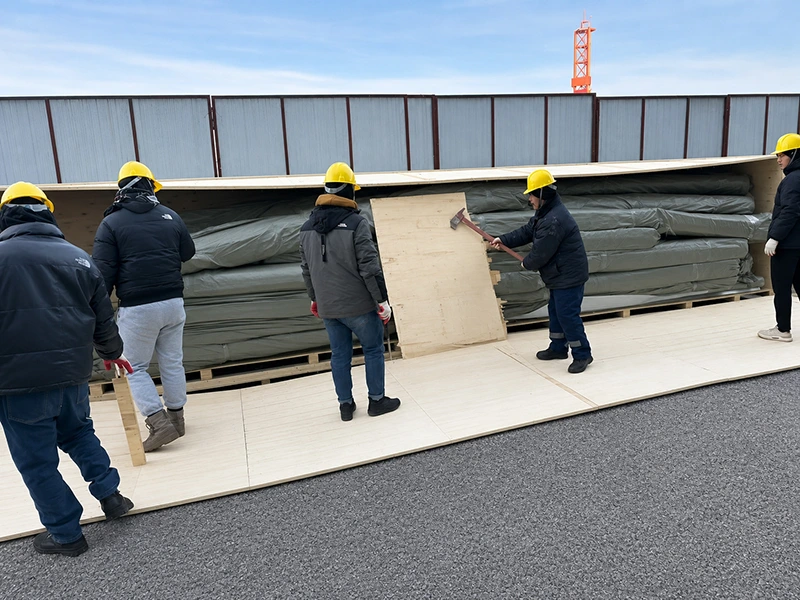

Для дверных систем нестандартных размеров упаковка особенно важна, поскольку длинные конструктивные элементы и Конструкция штор должна быть защищена во время транспортировки на большие расстояния.

Поддержка проекта

Для проектов такого масштаба точные размеры особенно важны.

Перед началом производства компания Huadun рекомендует подтвердить:

Ширина и высота проема

Положение балки

Высота готового потолка

Доступная высота потолка

Несущие стены или конструктивные особенности

Требуемые показатели пожарной безопасности

Требования к интерфейсу пожарной сигнализации

Источник питания

Чертежи и фотографии объекта

Эти детали позволяют проектировать систему с учетом особенностей конкретного здания, а не корректировать ее после прибытия на объект.

Компания Huadun предлагает индивидуальные решения по противопожарным ставням для коммерческих, промышленных и общественных зданий. Для больших или нестандартных проемов чертежи и размеры объекта могут быть рассмотрены до составления сметы и начала производства.
